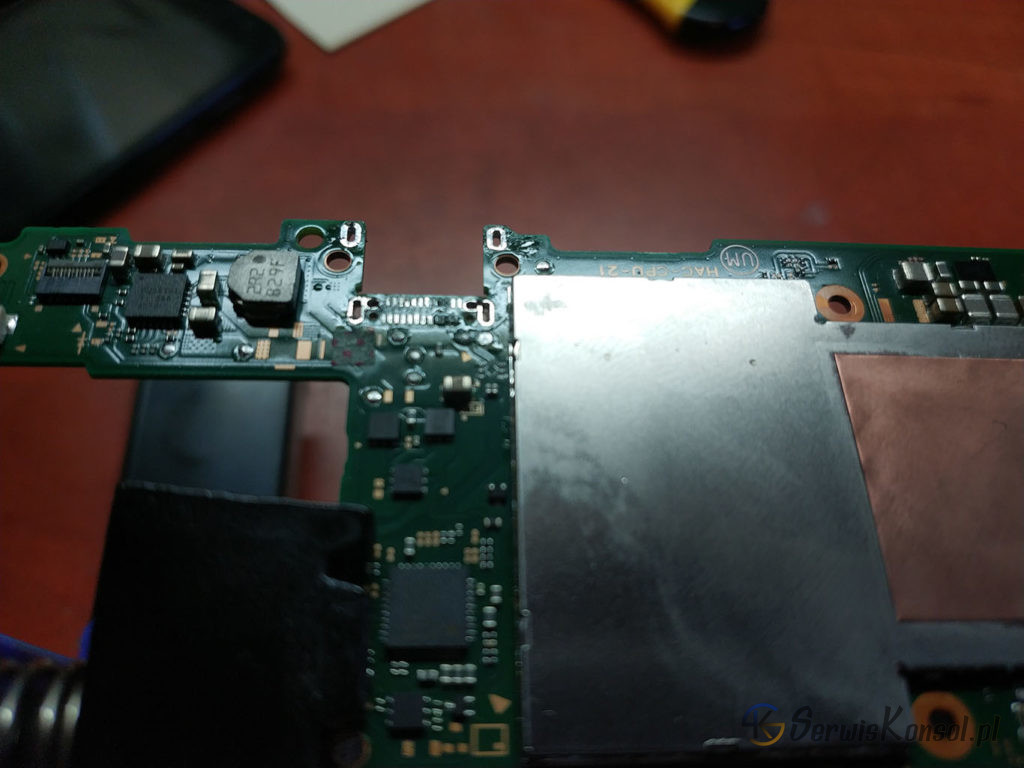

  • Demontaż starego gniazda USB C i oczyszczenie pól masowych

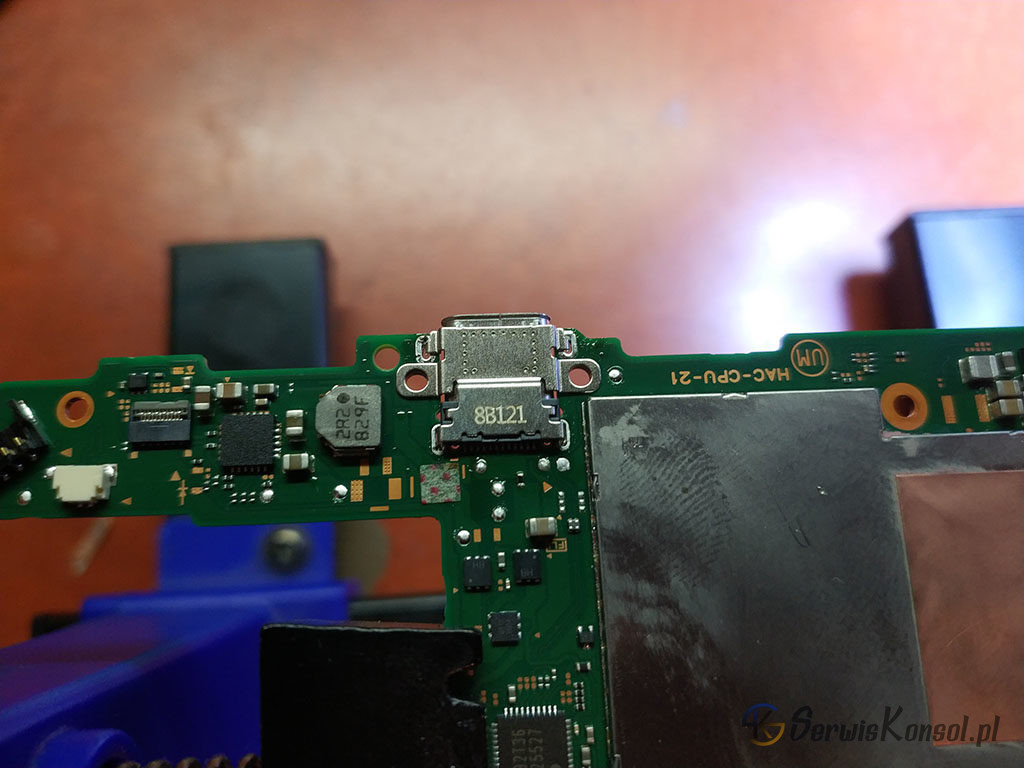

  • IMG_20191002_150206

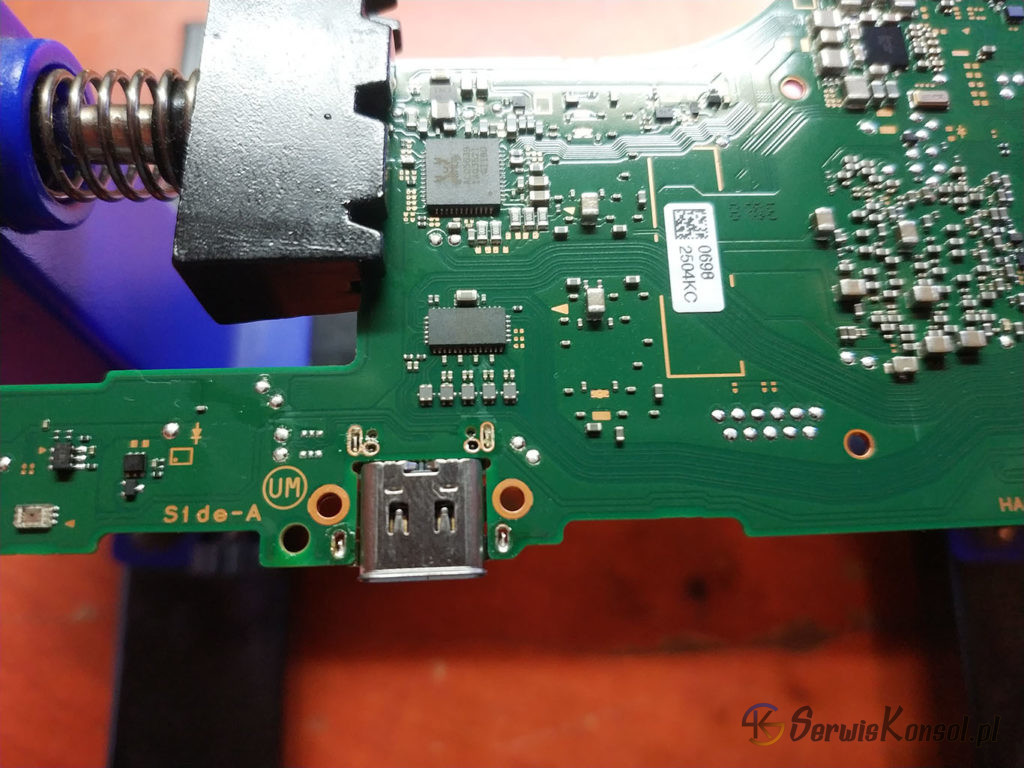

  • Wymiana złącza USB-C Nintendo Switch

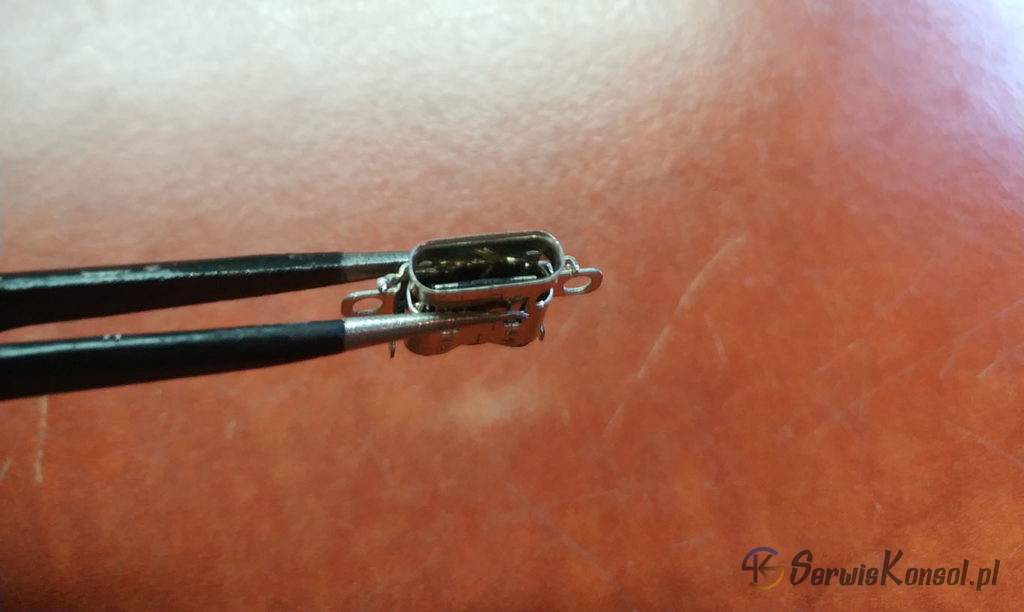

  • Uszkodzone gniazdo USB-C Nintendo Switch

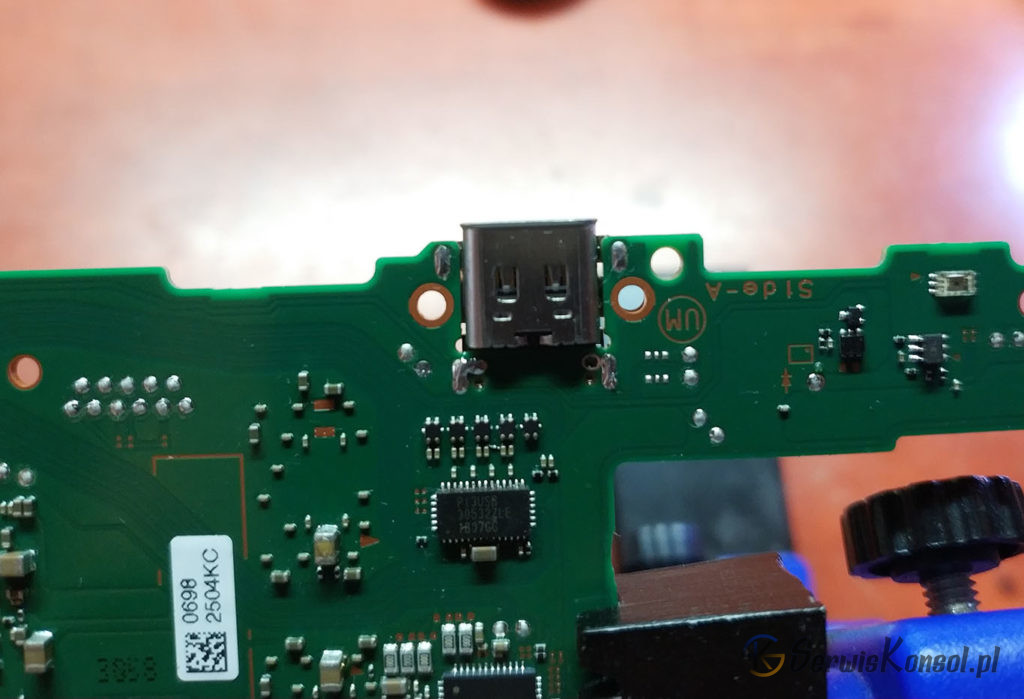

  • Wymiana złącza USB-C Nintendo Switch

Wymiana uszkodzonego gniazda ładowania USB-C Nintendo Switch

Wymiana uszkodzonego gniazda ładowania USB-C Nintendo Switch

Jednym z najczęstszych usterek występujących w “Pstryczkach” jest uszkodzenie gniazda USB. Usterka najczęściej spowodowana jest mechanicznym uszkodzeniem gniazda, podobnie jak w przypadku telefonów komórkowych. Niestety w przypadku przenośnych konsol Nintendo problem jest dużo bardziej złożony. Dolne gniazdo (w standardzie USB-C) ma więcej funkcji niż w większości telefonów.

Funkcje gniazda USB w Nintendo Switch:

  • ładowanie konsoli zarówno napięciami 5V oraz szybkie ładowanie 15V
  • wejście szybkiego USB
  • przesył obrazu i dźwięku do stacji dokującej a dalej do TV

Budowa złącza USB-C oraz powikłania uszkodzonego gniazda ładowania

Najczęściej wymiana samego gniazda przynosi oczekiwany rezultat. Konsola wraca do żywych. Należy jednak tu zaznaczyć, że standard USB-C w odróżnieniu od standardowego USB 2.0 składa się z 24 pinów. Standardowe USB2.0 i 1.0 zbudowane jest z 4 przewodów. Dzięki temu możemy wykorzystać jedno złącze do większej ilości funkcji. Z drugiej strony biorąc pod uwagę gabaryty jest dużo trudniejsze do odbudowy. Gniazdo składa się z 2 rzędów po 12 pinów, przy czym do jednego rzędu nie ma dojścia. Wymiana jest skomplikowana i wymagany jest do niej odpowiednio mocny i precyzyjny sprzęt. Zbagatelizowanie usterki może powodować nieodwracalnym uszkodzeniem płyty głównej. Zasilacz do stacji dokującej daje 15V i maksymalnie 2,4A co daje łącznie 36W. Dla porównania “szybka ładowarka micro usb” daje do 2 A i 5V czyli do 10W.

Skuteczna wymiana złącza ładowania w Nitendo Switch

Profesjonalnie wykonana usługa wymiana gniazda musi przywrócić sprzęt do pełni sprawności. Powinny działać wszystkie funkcje, które działały przed uszkodzenie:

  • szybkie ładowanie,
  • podpinanie pamięci masowej,
  • transmisja obrazu i dźwięku na TV

Jeśli wszystkie funkcje nie działają oznacza to, że gniazdo zostało źle zamontowane. W takich przypadkach zapraszamy do kontaktu. Jako nieliczni podejmujemy się poprawy po innych serwisach.



Więcej o autorze

Lucjan Wodzisławski

2 komentarze

  • Paweł Bielski on 14 czerwca 2021

    dzień dobry
    mam uszkodzony zapewne port oraz modul ladowania gdyż pojawia ni się tylko kod błędu
    jaki będzie koszt wymiany chipa i gniazda ??

    • Lucjan Wodzisławski on 9 września 2021

      Witam, koszt wymiany portu USB-C w konsoli Nintendo Switch to 250 zł. Jeśli mamy coś więcej uszkodzone, to koszt nie powinien przekroczyć 350 zł.
