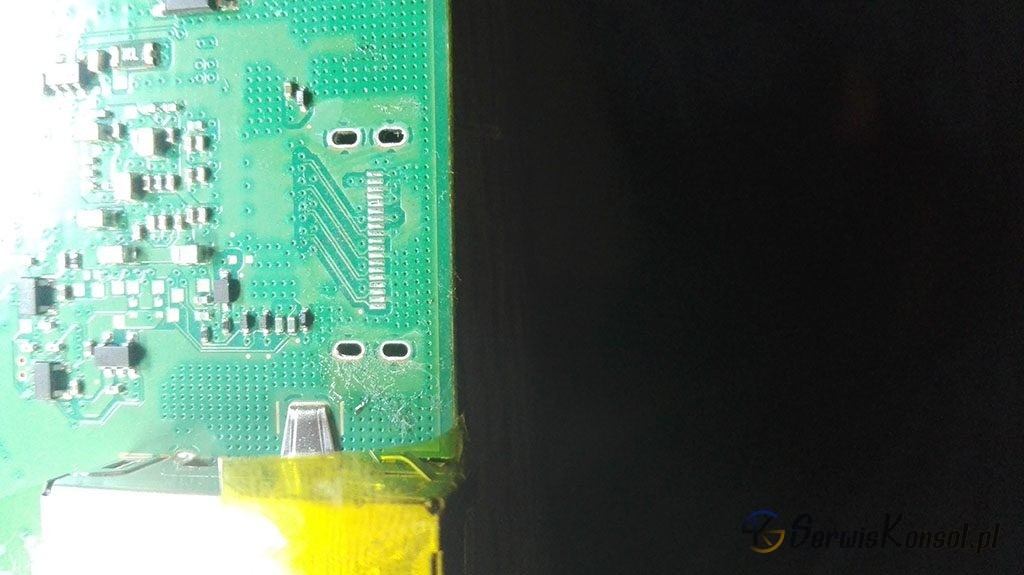

  • Przygotowanie laminatu na płycie głównej do wlutowania gniazda HDMI

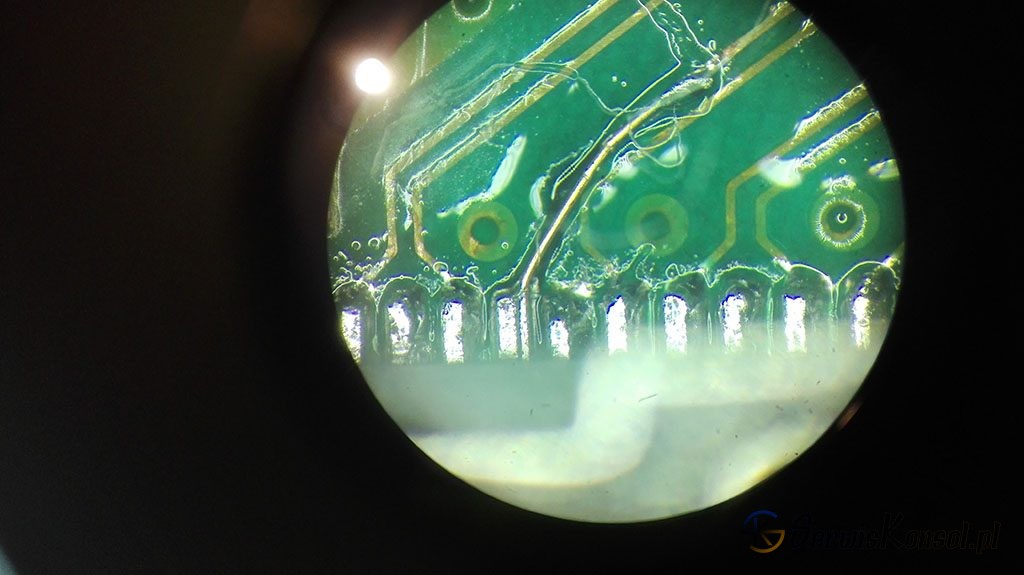

  • Odbudowa urwanej ścieżki przy gnieździe HDMI

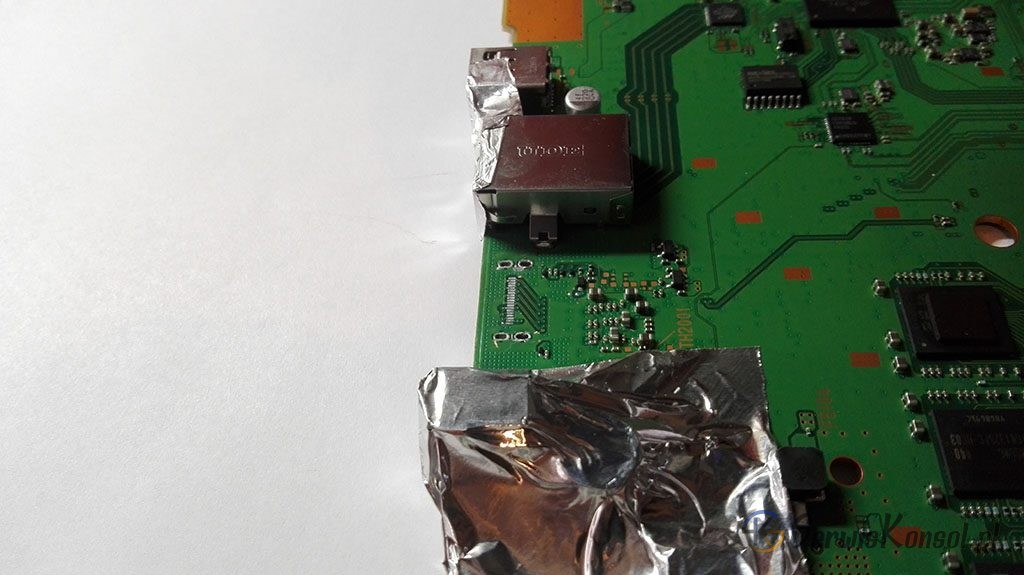

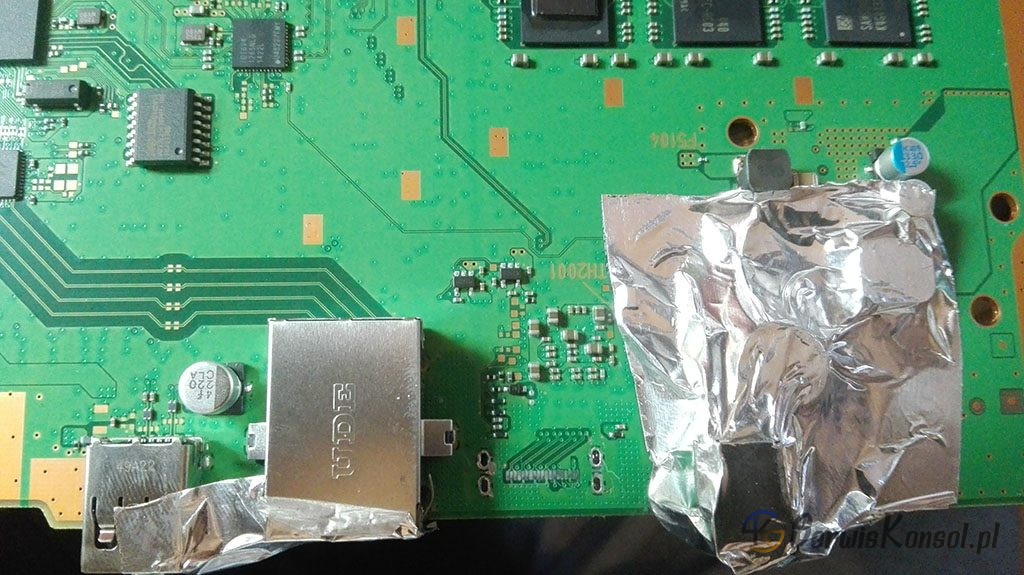

  • Przygotowana płyta główna pod wlutowanie nowego gniazda
  • Inne ujęcie na przygotowaną płytę pod wlutowanie gniazda HDMI

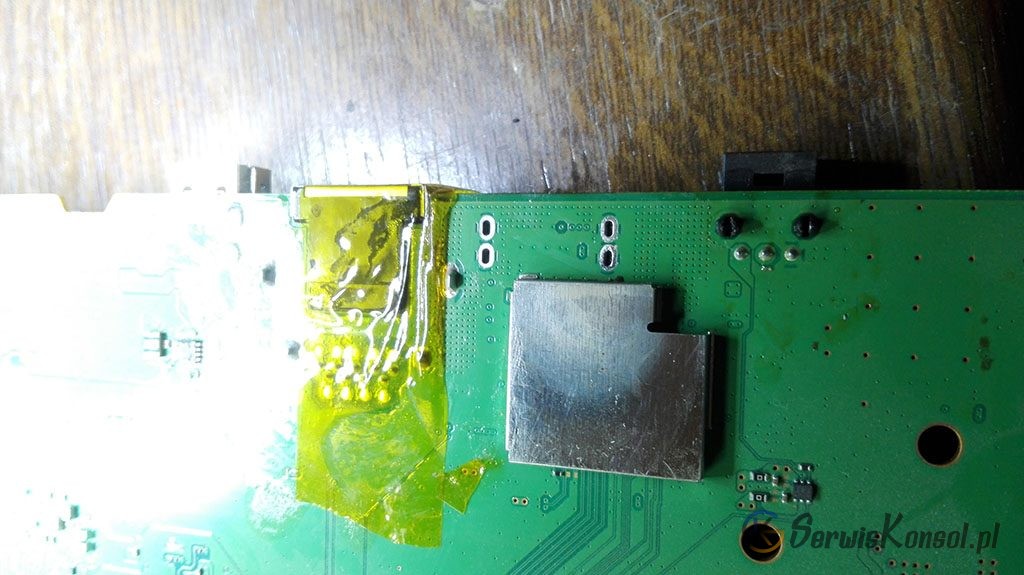

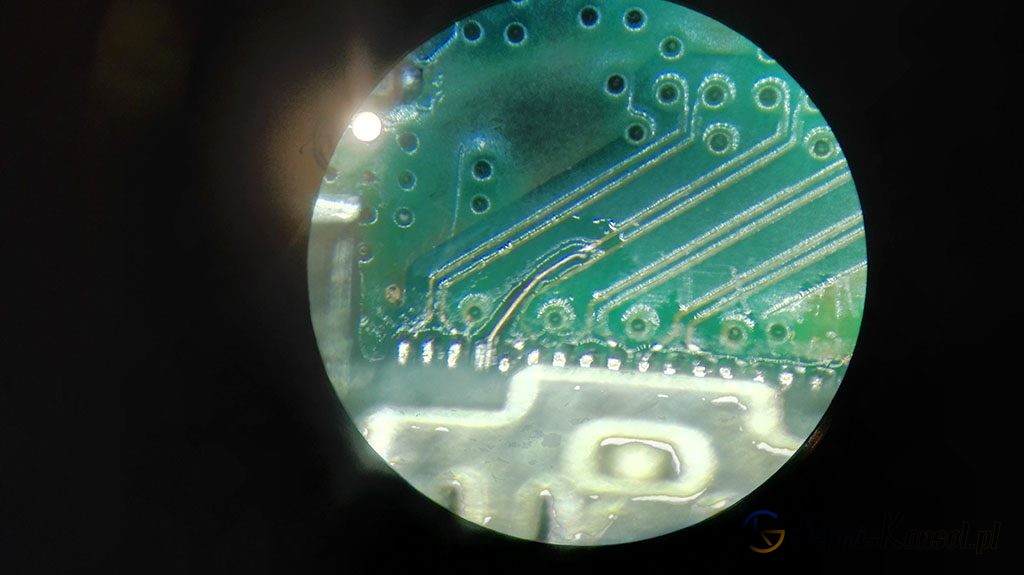

  • Naprawa przerwanej ścieżki przy gnieździe HDMI

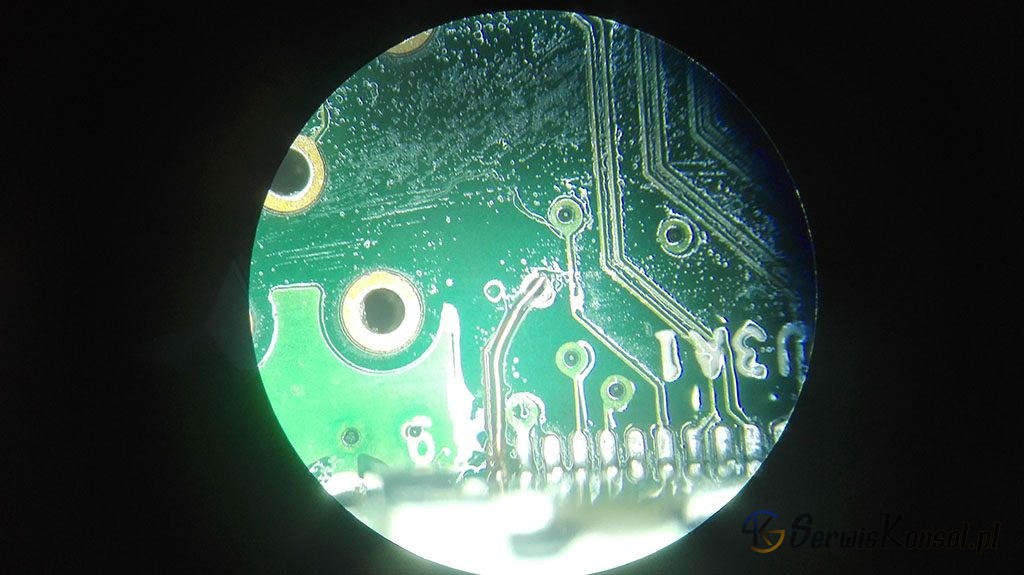

  • Naprawa uszkodzonej ścieżki w przybliżeniu

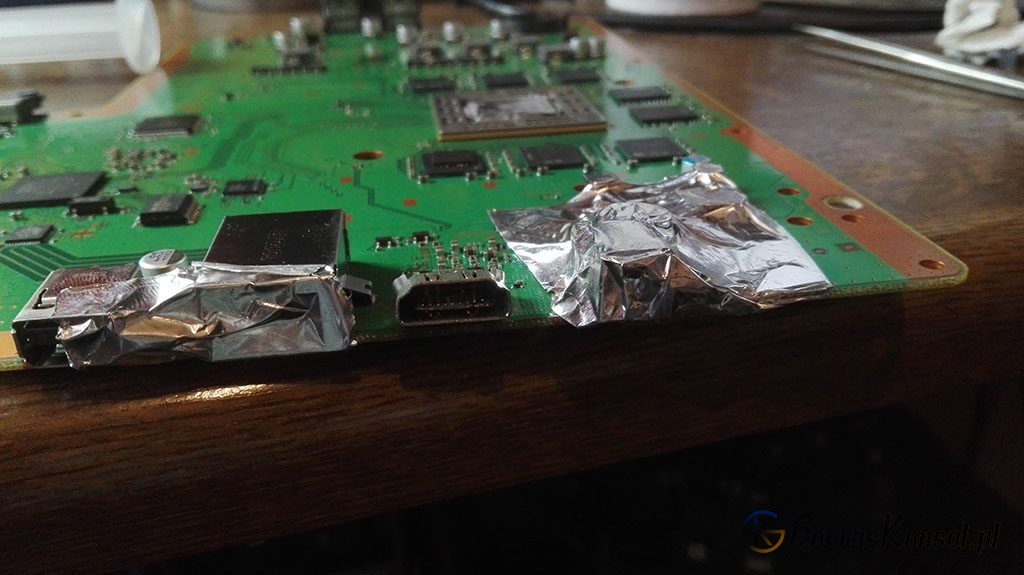

  • Przykład wepchniętego gniazda HDMI do konsoli

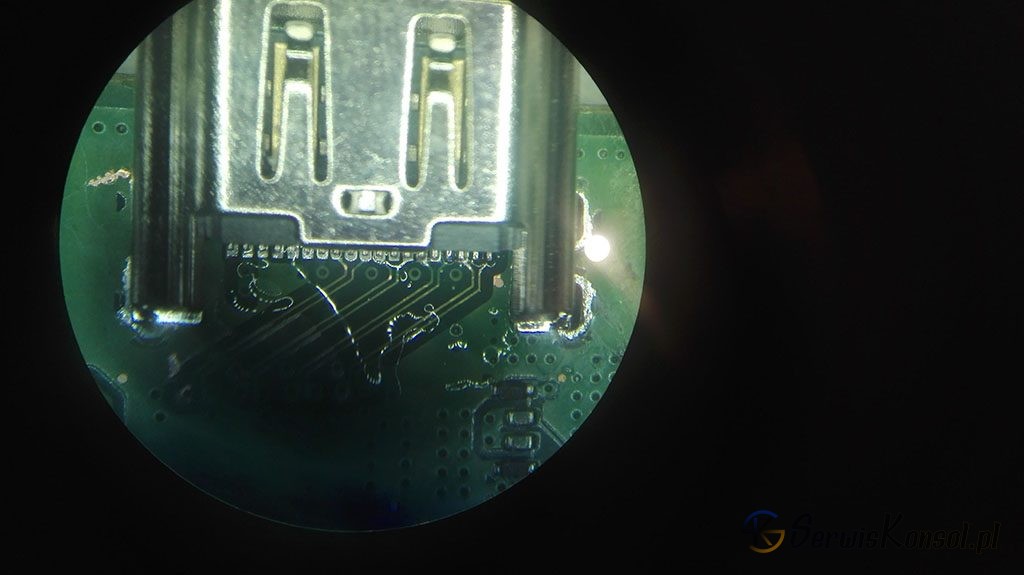

  • Spasowanie gniazda i przygotowanie do lutowania precyzyjnego pod mikroskopem

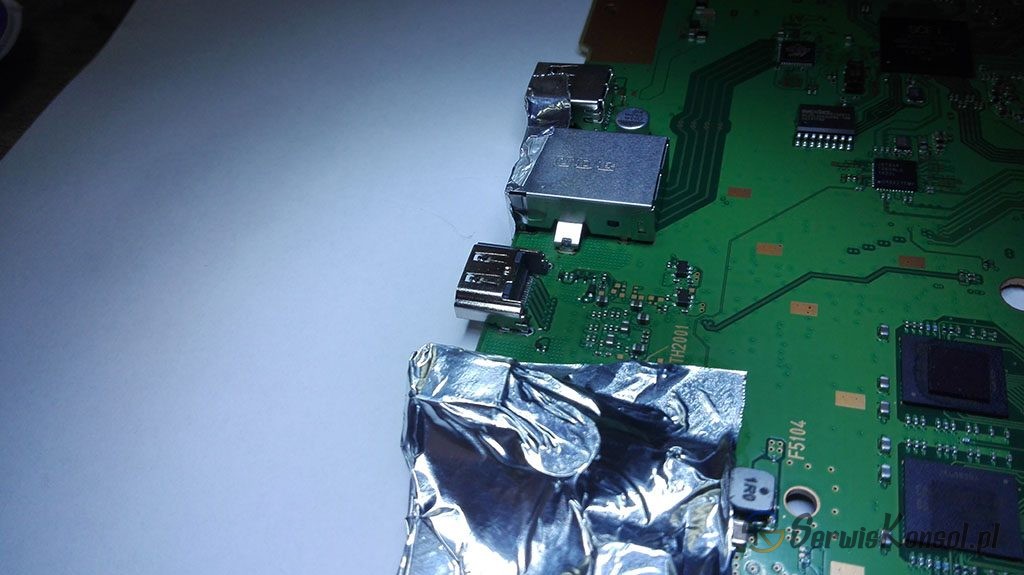

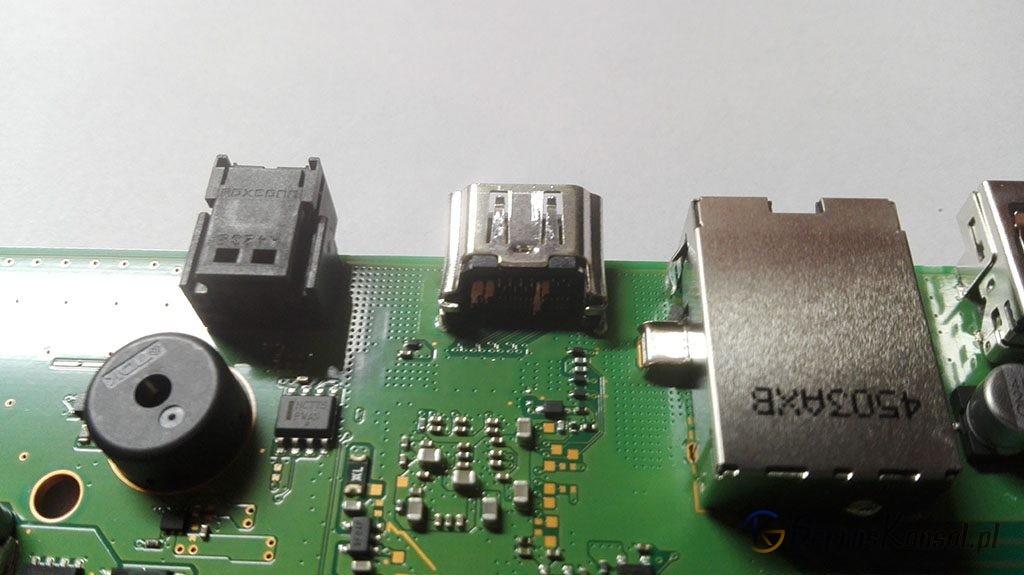

  • Inne ujęcie zamontowanego nowego gniazda HDMI

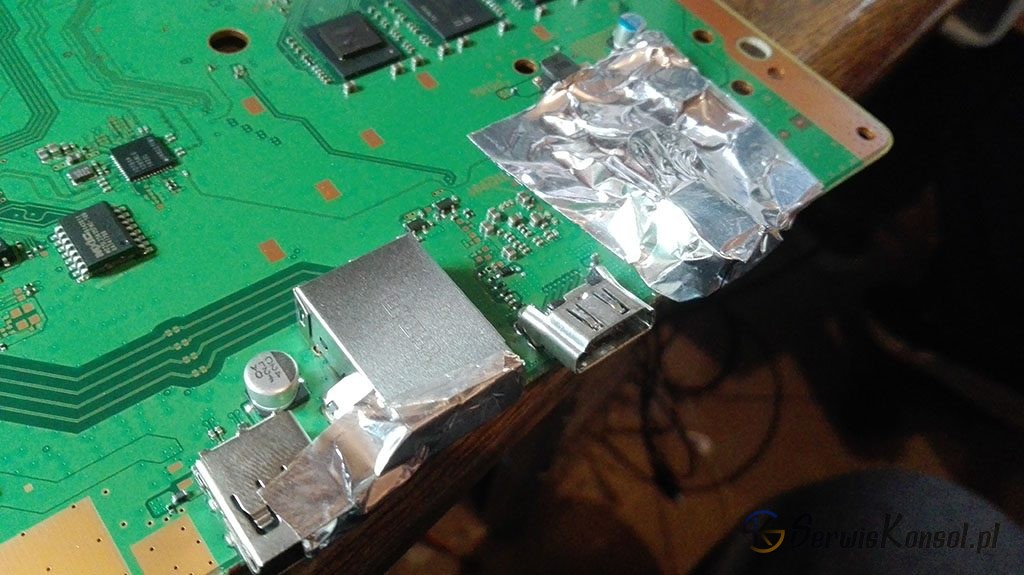

  • Przygotowanie płyty głównej do wlutowania gniazda HDMI
  • Uszkodzone gniazdo HDMI po wylutowaniu

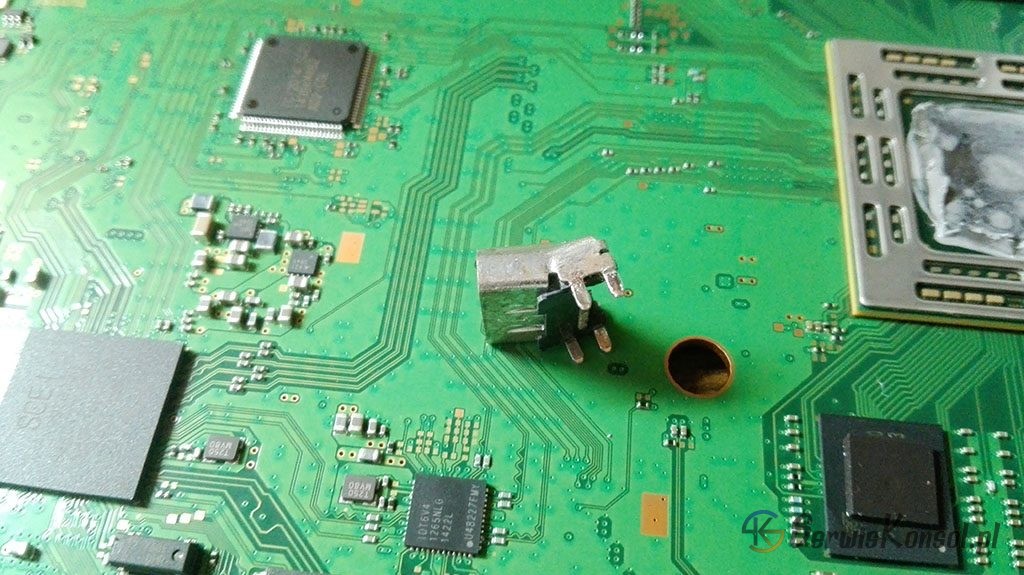

  • Przykład wyrwanego gniazda HDMI
  • Wyrwane gniazdo HDMI z innego ujęcia

Brak obrazu HDMI w konsoli SONY PlayStation 4 WLOD

Brak obrazu HDMI SONY PlayStation 4 WLOD – White Light Of Death

Jedną z najczęstszych usterek występujących w konsolach PlayStation 4 jest brak obrazu po HDMI czyli tzw. biała dioda śmierci (WLOD – white light od death). Jak sama nazwa wskazuje usterka ta objawia się świecącą na biało diodą jednak bez obrazu na TV. Oznacza to, że konsola ukończyła procedurę POST, system się uruchomił poprawnie i od strony konsoli wszystko jest ok. My jednak nie mamy obrazu ani dźwięku, więc taka konsola jest dla nas bezużyteczna.

Przyczyn tej usterki może być kilka do najpopularniejszych należą:

  • fizyczne uszkodzenie gniazda HDMI, spowodowane częstym przepinaniem konsoli lub upadkiem konsoli z podpiętym kablem
  • uszkodzenie układu skalującego lub drobnicy w okół spowodowane przepięciem, uszkodzonym kablem HDMI lub podpinaniem kabla przy włączonym TV

Skuteczne usunięcie usterki WLOD

Prawidłowe usunięcie usterki spowoduje działanie konsoli w różnych trybach HDMI. W przypadku uszkodzonego fizycznie gniazda hdmi w PlayStation 4 wymieniamy gniazda na wersje poprawione (od nowszych modeli) bardziej odporne na uszkodzenia mechaniczne. Całość pracy wykonywana jest pod ręcznie pod mikroskopem. W galerii prezentujemy proces wymiany gniazda.

Konsola po burzy lub przepięciu.

W ostatnim czasie bardzo dużo trafia do nas konsol po burzach. Niestety najczęściej poza wymianą zasilacza na nowy musimy dokonywać regeneracji obwodu skalowania HDMI i wymiany samego układu. Do uszkodzenia dochodzi w momencie uszkodzenia telewizora na skutek przepięcia, tak więc jak doszło do uszkodzenia odbiornika bardzo prawdopodobne, że układ skalowania również nadaje się do wymiany.
